KJ234防爆皮带秤

　　KJ234防爆皮带秤产品介绍

　　KJ234防爆皮带秤，是矿用本质安全型电气设备，可适用于含有瓦斯和粉尘的煤矿井下环境，是对皮带输送机所输送的物料自动进行连续动态称量的理想计量设备。

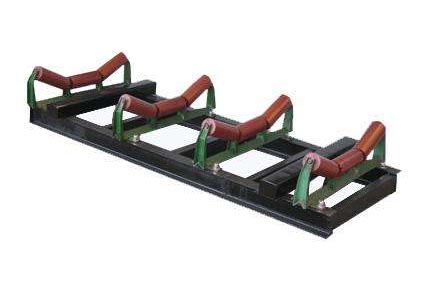

KJ234防爆皮带秤

　　KJ234防爆皮带秤组成结构

　　称重系统其总体结构是由地面部分和井下部分组成。地面部分：XK3120-B1称重显示控制器（含LDY-D230防雷器）、JS信号接收器、KJ234-A矿用一般兼本安型安全栅、LDY-VC24防雷器；井下部分：KDW矿用浇封兼本安型电源、KJ234-Z矿用本安信号转换器、GZD-300称重传感器、GSD5速度传感器、XF称重机架、KHH-20矿用本安信号电缆分线盒。

　　KJ234防爆皮带秤工作原理

　　当皮带机输送的物料通过KJ234防爆皮带秤的秤体称量段时，物料重量通过称重托辊传到称重框架上，称重框架把重力直接作用到GZD-300称重传感器上，物料重量与GZD-300称重传感器输出信号成正比，GZD-300防爆型称重传感器输出相应重量的模拟电压信号再由KJ234-Z信号转换器中的VFC转换器变为频率信号。同时GSD5防爆型速度传感器发出与皮带速度成正比的脉冲信号，经KJ234-Z信号转换器中的分频器测出当时的皮带运行速度V（米/秒），由此算出皮带上物料的瞬时流量。在接口显示仪表中的微电脑每秒钟计算物料瞬时流量一次，然后将它们逐次累加后得到累计量。

　　KJ234防爆皮带秤技术参数

　　1、皮带宽度：B=0mm，其他宽度皮带秤可定制，定制周期及价格联系恒盛高科

　　2、相对误差：±0.5%

　　3、称量范围：0~5000t/h

　　4、皮带速度：0~5m

　　5、皮带机倾角：0~18°

　　6、供电电源：井下127VAC（75%~110%）；井上220VAC

　　7、环境温度；井下0℃~+40℃；井上15℃~+40℃

　　皮带秤主要配件介绍

　　KDW型矿用浇封兼本安型电源

　　安全标志证编号：MAA080034防爆合格证编号

　　KDW矿用浇封兼本安型电源是用于煤矿井下的防爆电气设备，防爆等级：Exmb[ib]I。是KJ234防爆皮带秤的主要配套部件，可用于含有瓦斯和煤尘爆炸危险的煤矿井下。它安装在带式输送机秤重系统的防护箱内。电源是由铸钢防护外壳、进出线喇叭嘴、变压器、电路板、橡套电缆、通信电缆、环氧树脂等部分组成。其特征是：变压器、电路板装入防护外壳内，环氧树脂浇封；输入127VAC、本安输出12VDC（7路）。
