LC100皮带秤仪表使用说明书PDF下载
点击下载：LC100皮带秤仪表使用说明书.pdf
LC100系列仪表被设计用于诸如皮带秤、螺旋秤等连续累计自动衡器专用仪表，并严格按照Q/140000LC001-2007《LC100称重显示控制器》企业标准研制生产。
LC200系列仪表具有485通讯联网接口，可以满足用户多种计量、检测和联网的需求，全中文图形显示方式提供了丰富的运行数据和简洁的操作界面。
本说明书提供LC100系列仪表的安装、调试、操作和维护的方法。
用户拆开LC100仪表的包装箱时，请认真确认：
1)在运输过程中是否有损坏
2)仪表铭牌数据是否与订货一致
3)随仪表一起发送的附件是否齐全
4)通电检查仪表显示功能和按键操作是否正常。

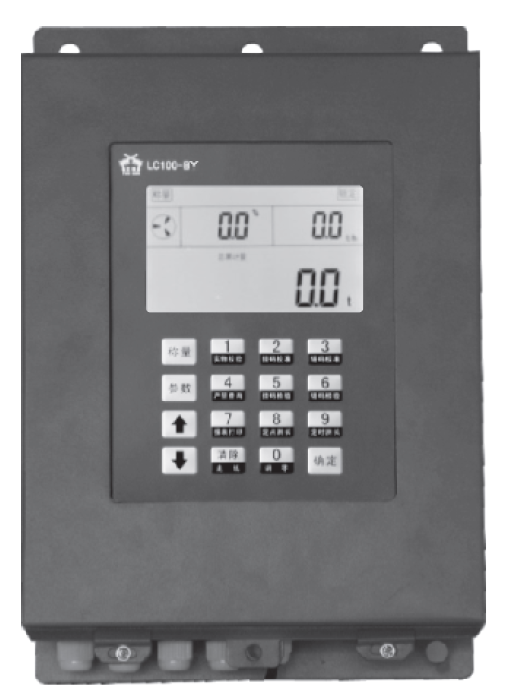

LC100-BY皮带秤仪表为壁挂式液晶显示仪表

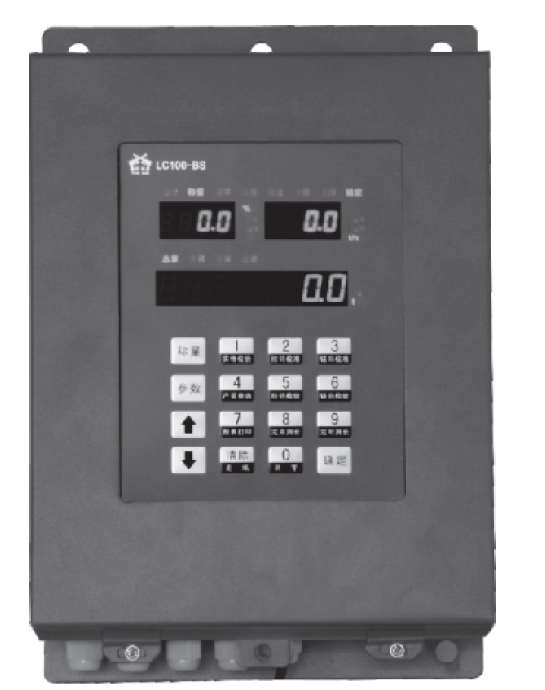

LC100-BS皮带秤仪表为壁挂式数码管显示仪表
仪表通过接收与皮带秤或螺旋秤称量段上输送的物料重量成正比的模拟信号及与输送带运行速度或螺旋转速成正比的脉冲信号或电压，电流信号计算出物料的累计重量，流量，速度，载荷等数据。
1.计量皮带秤
2.螺旋皮带秤
| 项目 | 技术指标 | |
| —般规格 | 电源范围 | AC187~242V,50HZ |
| 功率 | <20W | |
| 电源保险丝容量 | 250V,0.5A | |
| 温度范围 | -10~40℃ | |
| 相对湿度 | <90%RH | |
| 外形尺寸 | 壁挂箱体尺寸：247X308X90mm(宽X高X厚） | |
| 重量 | 0.1kg | |
| 环境防护能力 | 壁挂仪表防护能力不低于IP62级 | |
| 累计量显示范围 | 0~999999t，0~999999Kg | |
| 校准时累计量分度值 | 0.1kg | |
| 瞬时流量显示范围 | 0~9999t/h，0~9999Kg/h | |
| 静电放电 | 接触放电：6kV(试验等级为3级） | |
| 电磁兼容 | 电快速瞬变脉冲群 | 电源端口：电压峰值：4kV(试验等级为2级） |
| 信号线端口：电压峰值：1kV(试验等级为1级） | ||
| 抗电磁场福射 | 频率：80MHz至1000MHz | |
| 场强：3V/m(试验等级为2级） | ||
| 调制：80%调幅，1kHz正弦波 | ||
| 重量信号 | 非线性误差 | <0.03%F.S |
| 传感器激励电压/电流 | DC10V，150mA,可连接8个350Ω的传感器 | |
| 输入信号范围 | 0~30mV | |
| A/D内码 | 100000(20mV) | |
| A/D转换速率 | 100次/秒(典型值，可设置其它速率） | |
| 仪表灵敏度 | 0.2μV/d | |
| 线缆长度 | 模拟传输500m(Max.RVVP6x0.5mm²) | |
| 速度信号 | 速度传感器类型 | 1:NPN集电极开路光电式 |
| 速度传感器电压/电流 | DC12V,50mA(Max) | |
| 频率范围 | 1~2000Hz | |
| 信号电压幅度 | >4V(峰-峰） | |
| 最大信号电压幅度 | 60V(峰-峰） | |
| 滞后电压 | ±0.3V | |
| 线缆长度 | 模拟传输500m(Max.RVVP3x0.5mm²) | |
| 串行通讯 | 数量 | 1路（RS232或RS485可选择） |
| 隔离电压 | 光电隔离1000VDC(Min.)(适用于RS485) | |
| 抗雷击能力 | 10/700us,8KV雷击测试(适用于RS485) | |
| 抗静电能力 | +-6KV接触放点,+-8KV气隙放电(适用于RS485) | |
| 通讯接口 |
1:RS232(标配) 2:RS485(选配RS485通讯板) |
|
| 通讯协议 |
1:ModBus RTU 2:定制用户协议 |
|
| 波特率 | 600,1200,2400,4800,9600,19200,38400,57600,115200 | |
| 通讯距离 | RS232:25m |
