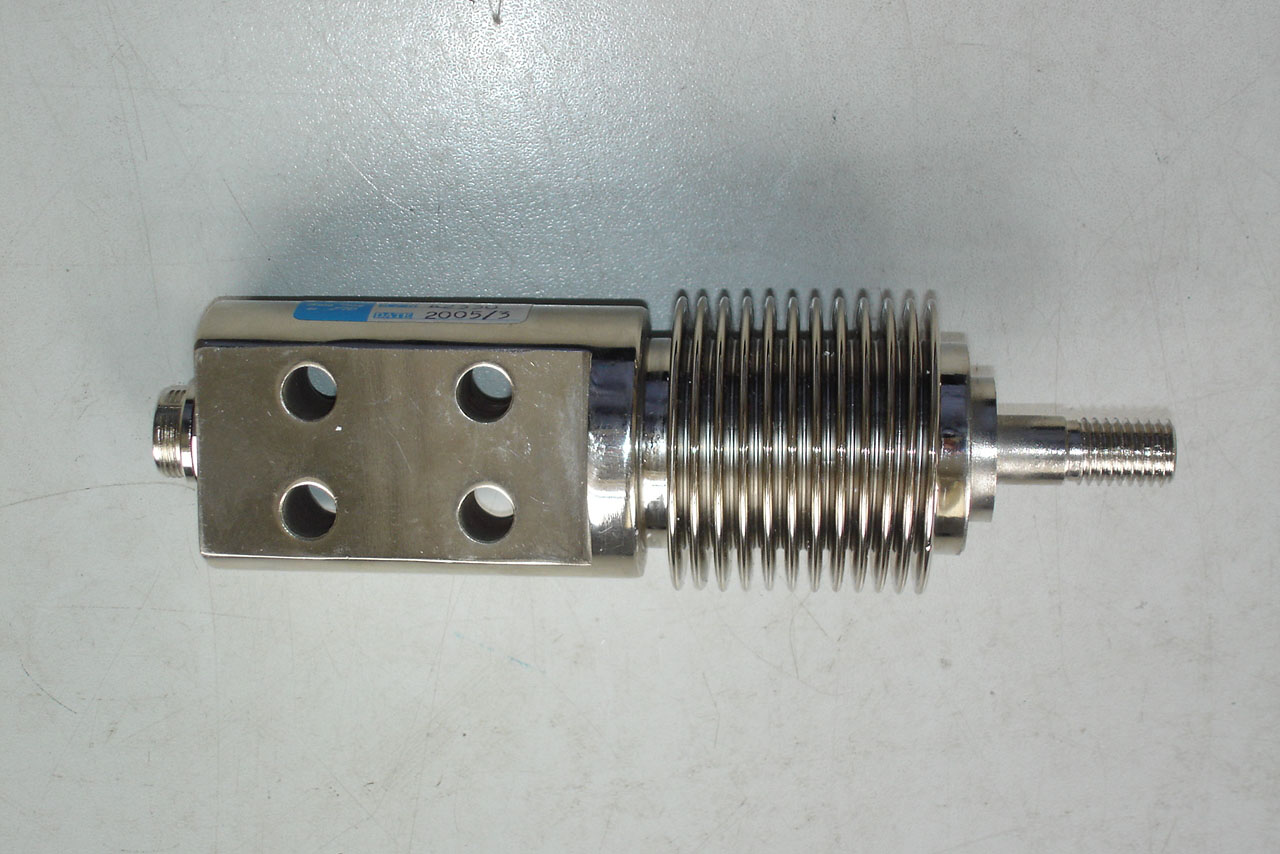

GZD-S-1T皮带秤专用称重传感器，是矿用本质安全型防爆电气设备，其防爆型式为ExibI，可用于含有瓦斯和煤尘的矿井之中，由KDW127/5矿用隔爆兼本安型直流稳压电源通过ICS-5F本安分站供电。它的功能是把荷重变换为电压信号（本系统中为0~10mV），通过MHYVRP1×4型电缆送到ICS-5F型矿用井下信息传输分站。
GZD-S-1T皮带秤专用称重传感器安标编号：MFB130459；终止日期：2024/1/14。
标准及要求：GB3836-2010，GB/T7551-2008,,Q/WLJ3.901-2018
关联设备：关联设备为KDW127/5矿用隔爆兼本安型直流稳压电源(MAA100012)应有安全标志。配套用煤矿用聚乙烯绝缘编织蔽聚氯乙烯护套通信软电缆应有安全标志。
1．安装
将GZD-S-1T皮带秤专用称重传感器上的螺孔分别与秤架上的螺孔对应，在秤架横梁上安装四个GZD300型称重传感器，用吊环将负载加于传感器的吊杆上。然后将传感器信号电缆接到ICS-5F本安分站重量传感器端子上。
2．调试
在传感器的吊杆上加上模拟负载，用万用表测量传感器的电源端子和信号端子。电源端子上的电压应为5VDC，这样传感器才能正常工作，在信号端子测量出的信号应与其理论值在误差范围内相等。
3．使用注意事项
连接传感器时该注意电缆的连接次序，务必不能将导线连接错误，连接好后应该仔细检查。
尽量保持各部件干燥清洁，不能被水浸泡。
GZD-S-1T皮带秤专用称重传感器的电阻应变片是把一根电阻丝机械的分布在一块有机材料制成的基底上，即成为一片应变片。它的一个重要参数是灵敏系数K，电阻应变片一种将力信号转换为电信号的机电元件，广泛应用于电子称重领域、自动控制和自动检测领域等。GZD-S-1T皮带秤专用称重传感器灵敏度系数K值的大小是由制作金属电阻丝材料的性质决定的一个常数，它和应变片的形状、尺寸大小无关，不同的材料的K值一般在1.7-3.6之间；其次K值是一个无因次量，即它没有量纲。
同系列产品：GZD系列称重传感器，其规格型号包括：GZD200称重传感器(GZD-200kg)、GZD300称重传感器（GZD-300kg）、GZD500称重传感器（GZD-500kg）、GZD-S-1T称重传感器（GZD-1000kg）。
